Komponenten

Bauteile des JUMBO BLOCK Systems

Ein System aus wenigen, genau aufeinander abgestimmten Teilen: das Modul als Tragwerk, Platten für Gründung, Hülle und Abdeckung sowie Dicht- und Beschichtungssysteme von SABA.

Stand:

Montageteam in einem eingebauten JUMBO BLOCK Modul

Betonbauteile

JUMBO BLOCK Modul

JUMBO BLOCK Modul

Das Herzstück des Systems und das Tragwerk der Anlage. Zwei Rahmen und vier Balken bilden einen begehbaren Würfel, der unterirdisch eingebaut wird und das Rückgrat eines modularen, skalierbaren Speichers bildet.

Konturmaß (L × B × H)2,5 m × 2,5 m × 2,5 m
Lichte Weite (L × B)2,0 m × 2,0 m
Speichervolumen (netto)13,9 m³
Speicher je m² Grundflächeca. 2.224 l je m² Grundfläche
Eigengewicht (trocken)ca. 4,2 t
BetonfestigkeitsklasseC40/50 (Standard); für Bunker und Schutzbauwerke bis C80/95
BelastbarkeitVerkehrslast nach EN 1991-2, Lastmodell LM1

Richtpreis: ca. 3.598 € je Modul (unverbindlich, netto, ab Werk, ohne Einbau)

Modul mit Boden-, Wand- und Deckplatten

Boden-, Deck- und Wandplatten

  • Deckplatte: tragfähige Oberfläche über den Modulen für Straßen, Flugbetriebs- und Industrieflächen; verteilt die Lasten und verhindert Verdunstungsverluste.
  • Wandplatte: schließt die Anlage seitlich, verhindert seitliche Wasserbewegungen und stabilisiert die Gesamtkonstruktion.
  • Bodenplatte: ebene, tragfähige Gründung, die das Gewicht gleichmäßig in den Baugrund verteilt. Alternativ Ortbeton oder – zur Versickerung – Streifenfundamente.
Boden-, Deck- und Wandplatten2,49 m × 2,49 m
Plattendicke12–30 cm (nach Belastung)
BetonfestigkeitsklasseC40/50 (Standard); für Bunker und Schutzbauwerke bis C80/95

Richtpreis: ab ca. 680 € je Platte (unverbindlich, netto, ab Werk, ohne Einbau)

Mengen und Kosten einer Anlage berechnet das kostenlose Programm JUMBO BLOCK Budget auf jumboblock.org.

Abdichtung & Beschichtung

SABA Systeme für JUMBO BLOCK

In Zusammenarbeit mit SABA, einem Hersteller mit über 85 Jahren Erfahrung in Kleb- und Dichtstoffen, sind die Abdichtsysteme auf die Betonmodule abgestimmt: dauerelastisch, lösemittelfrei und für Wasser- und Abwasseranwendungen geeignet.

  • SABA Ecoseal Bio HM

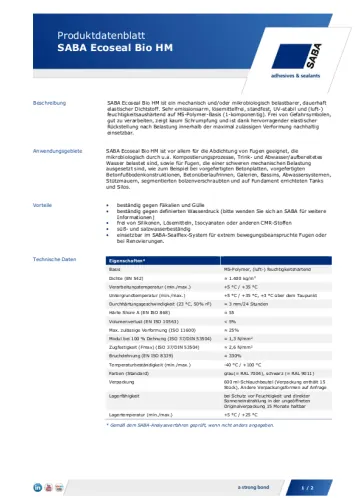

    SABA Ecoseal Bio HM

    1K-Dichtstoff · Wasser und Abwasser ab pH 5,0

    Mechanisch und mikrobiologisch beständig, dauerelastisch, sehr emissionsarm, lösemittelfrei und frei von Gefahrenkennzeichnung. Auf MS-Polymer-Basis, für Fugen in Betonfertigteilen, Becken und Abwassersystemen – auch bei Trinkwasser.

  • SABA Ecoseal AC

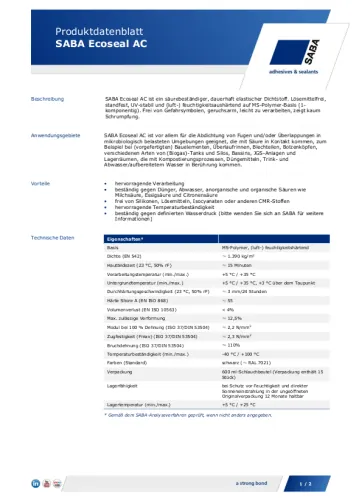

    SABA Ecoseal AC

    1K-Dichtstoff · säurebeständig bis pH < 4,5

    Säurebeständig und dauerelastisch für Fugen und Überlappungen in säurebelasteten, mikrobiologisch kontaminierten Umgebungen wie JGS- und Biogasanlagen. Richtpreis ca. 6,42 € je laufendem Meter (inkl. Primer).

  • SABA Primer 9002

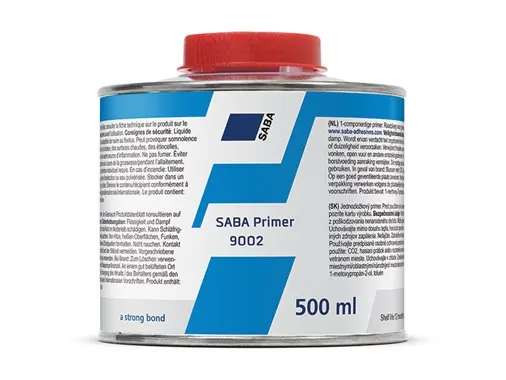

    SABA Primer 9002

    1K-Haftvermittler, transparent

    Für die dauerhafte Verklebung der SABA Dichtstoffe auf Beton und Metall; geeignet für Ecoseal Bio HM und Ecoseal AC. Isocyanatfrei, kurze Trocknungszeit, entspricht EN 14188-4.

  • SABA Sealer MB-T

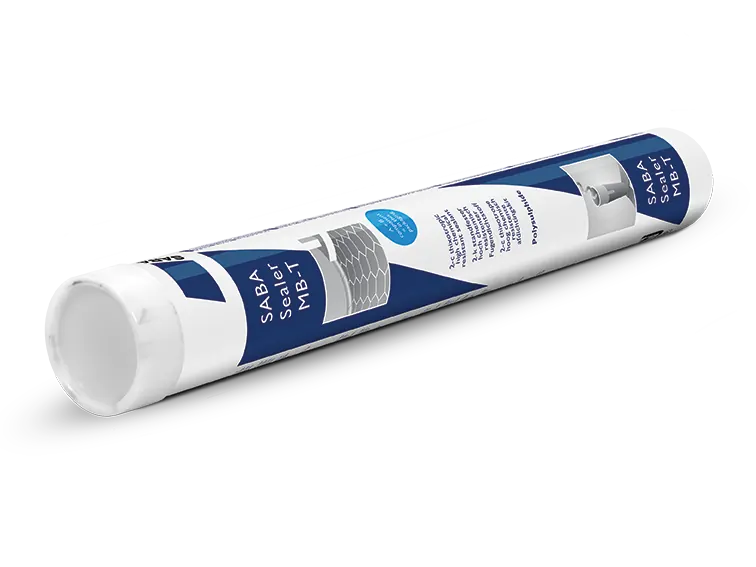

    SABA Sealer MB-T

    2K-Dichtstoff auf Polysulfid-Basis

    Hoch chemikalienbeständig für Dehnfugen in Anlagen mit wassergefährdenden Stoffen sowie in befahrenen Flächen wie Straßen, Parkplätzen und Flughäfen. CE nach EN 14188-2 und EN 15651-4, abZ Z-74.6-155 (DIBt). In WHG-Anlagen nur durch zertifizierte Fachbetriebe.

  • SABA Primer H17

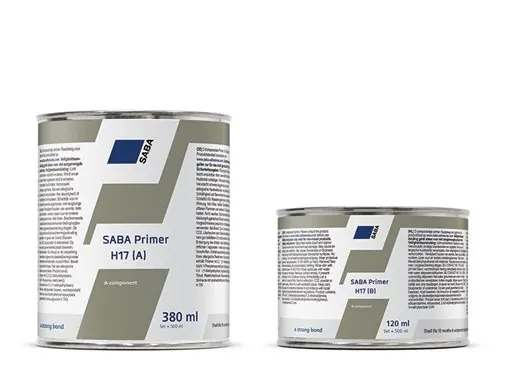

    SABA Primer H17

    2K-Haftgrund für Beton

    Haftvermittler für poröse Untergründe für Polysulfid-Dichtstoffe und -Beschichtungen. Isocyanatfrei, beständig gegen Feuchtigkeit, Lösemittel, Säuren und Basen, entspricht EN 14188-4.

  • SABA Flexcoat K

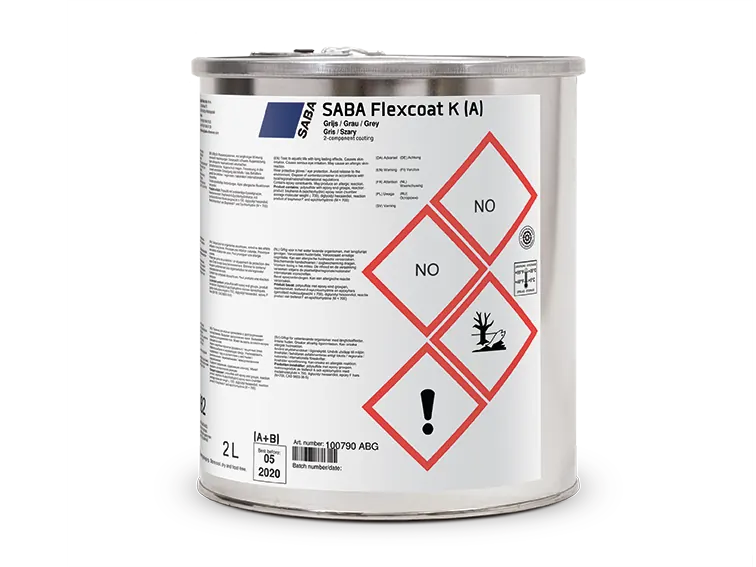

    SABA Flexcoat K

    2K-Schutzbeschichtung für Beton

    Halbelastische, chemikalienbeständige und abriebfeste Beschichtung auf Epoxid-Polysulfid-Basis, rissüberbrückend. Für Abscheider, Tanks und Wasseraufbereitung; entspricht DIN EN 858-1 und DIN EN 1825-1.

Preise für SABA Produkte ohne Angabe auf Anfrage. Technische Unterlagen finden Sie unter Downloads.

FAQ

Häufige Fragen

Was kostet ein JUMBO BLOCK Modul?

Als unverbindlicher Richtwert ca. 3.598 € je Modul netto ab Werk ohne Einbau; Boden-, Deck- und Wandplatten ab ca. 680 € je Platte. Projektbezogene Preise erhalten Sie auf Anfrage.

Womit werden JUMBO BLOCK Anlagen abgedichtet?

Mit SABA EcoSeal: Die Wandplatten werden damit angeklebt und wasserdicht verfugt, bei der Regenwasserrückhaltung auch die Fugen der Blockstruktur innen. Für saure Medien gibt es SABA Ecoseal AC.

Welche Plattendicken gibt es?

Boden-, Deck- und Wandplatten sind ab 12 cm dick; je nach Belastung bis etwa 30 cm.
