Technik & Statik
Datenblatt und Tragverhalten
Ein modular gefertigtes Stahlbetontragwerk, das nach dem Einbau als zusammenhängendes System wirkt. Hier finden Sie alle Kennwerte und die Grundlagen der Bemessung.
Stand:
Datenblatt
| Konturmaß (L × B × H) | 2,5 m × 2,5 m × 2,5 m |
|---|---|
| Lichte Weite (L × B) | 2,0 m × 2,0 m |
| Raumhöhe | 2,5 m (Bodenplatte bis Abdeckplatte) |
| Gesamtvolumen | 15,6 m³ |
| Speichervolumen (netto) | 13,9 m³ |
| Speicher je m² Grundfläche | ca. 2.224 l je m² Grundfläche |
| Eigengewicht (trocken) | ca. 4,2 t |
| Tragstruktur | 12 Balken, Querschnitt 0,25 m × 0,25 m |
| Material | Hochleistungsbeton |
| Betonfestigkeitsklasse | C40/50 (Standard); für Bunker und Schutzbauwerke bis C80/95 |
| Bewehrung | Stahl-, Faser- oder Mischbewehrung |
| Plattenstärken | ab 120 mm |
| Belastbarkeit | Verkehrslast nach EN 1991-2, Lastmodell LM1 |
| Nutzungsdauer (Auslegung) | 80–120 Jahre nach EN 1990 |
| Verlegung | einlagig, Module jeweils um 90° gedreht |
| Abdichtung | SABA EcoSeal |
Funktionen
- Speicherung und Rückhaltung von Regen-, Hoch-, Industrie- und Löschwasser
- Optional Versickerung über Streifenfundamente
- Optional integrierte Sedimentations- und Filtrationssysteme
- Für Schwerlastbereiche mit hohen Belastungen
- Modular erweiterbar und an Projekte anpassbar
Einbau und Wartung
- Verlegung direkt auf vorbereiteten, tragfähigen Untergrund
- Überdeckung mit Platten, Fahrbahnaufbau oder Erdreich
- Befestigung lose, verschraubt oder verklebt – je nach Anwendung
- Zugang über Inspektionsöffnungen (optional)
Einsatzbereiche
Straßenbau und Verkehrsflächen, Städtebau und Hochwasserschutz, Industrie und Logistik, Flughäfen, Löschwasserbevorratung, Renaturierung und Wassermanagement.
Tragverhalten
Ein Tragwerk statt vieler Einzelteile
Der JUMBO BLOCK ist kein Einzelbauteil, sondern ein modular gefertigtes Stahlbetonsystem. Die Module werden bündig, jeweils um 90° gedreht, aufgebaut und direkt miteinander verbunden. So entsteht ein durchgehendes, kraftschlüssiges Tragwerk.
Lastverteilung statt Punktlasten: Verkehrslasten werden über den Fahrbahnaufbau – mit oder ohne Erdüberdeckung – und die Deckplatten in das System eingeleitet. Mehrere Module werden gleichzeitig aktiviert, lokale Spannungsspitzen sinken. Die Stützen und Balken mit 25 cm × 25 cm Querschnitt leiten die Lasten in den Baugrund ab.
Redundanz: Durch das Zusammenwirken der Module hat die Anlage hohe Tragreserven und reagiert unempfindlich auf unvorhergesehene lokale Überlastungen.
Bemessung
Nachweis wie bei Ortbeton
Im Endzustand wirkt das System wie eine einlagige Stahlbetonkonstruktion. Die statische Bemessung erfolgt für jedes Bauvorhaben projektspezifisch nach den europäischen Normen:
EN 1990
Grundlagen der Tragwerksplanung, Nutzungsdauer
EN 1991
Einwirkungen auf Tragwerke, Verkehrslasten nach EN 1991-2 (LM1)
EN 1992
Bemessung und Konstruktion von Stahlbetontragwerken
EN 1997
Geotechnische Bemessung und Gründung
Klare Trennung von Tragwerk und Abdichtung
Das Betontragwerk übernimmt die Lastabtragung, das Abdichtsystem die Wasserdichtigkeit. Diese Trennung vereinfacht die statische Berechnung und die Genehmigung, weil das Tragwerk wie eine konventionelle Stahlbetonkonstruktion nachgewiesen werden kann.

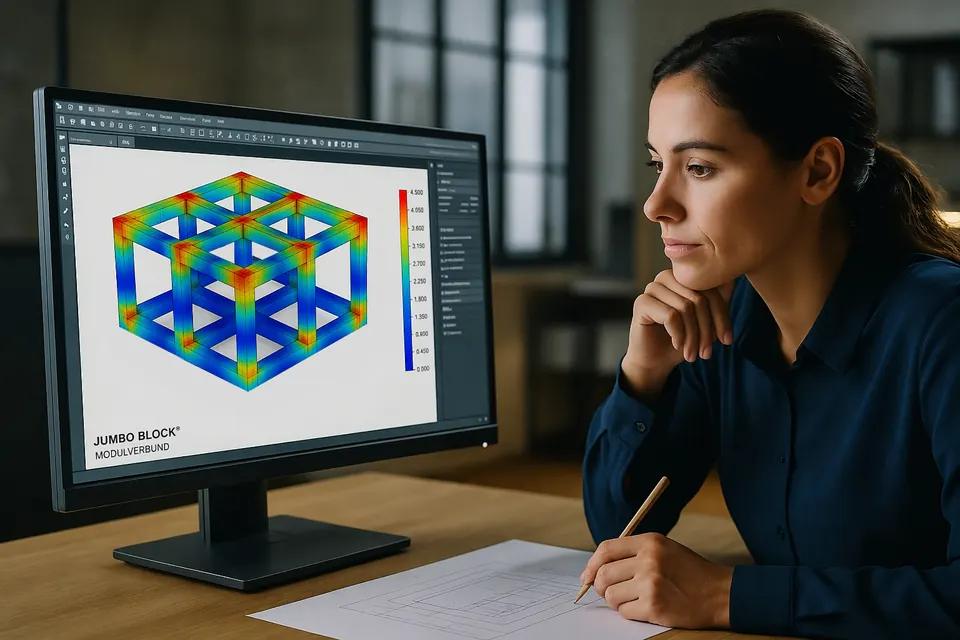

Statik auf Anfrage: JUMBO BLOCK Static
Statische Berechnungen mit JUMBO BLOCK Static erstellen wir auf Anfrage aus Ihrer Projektdatei aus Plan oder Budget. Das Programm liefert in wenigen Minuten nachvollziehbare Ergebnisse – vom einzelnen Modul bis zu Anlagen mit mehreren hundert Modulen.
FAQ
Häufige Fragen
Welche Lasten trägt JUMBO BLOCK?
Das System ist für Verkehrslasten nach EN 1991-2, Lastmodell LM1, ausgelegt – also für Straßenverkehr einschließlich Schwerlastverkehr. Die Bemessung erfolgt für jedes Bauvorhaben projektspezifisch.
Nach welchen Normen wird JUMBO BLOCK bemessen?
Nach EN 1990 (Grundlagen der Tragwerksplanung), EN 1991 (Einwirkungen), EN 1992 (Betonbau) und EN 1997 (Geotechnik), jeweils mit den nationalen Anhängen.
Wie lange hält ein JUMBO BLOCK?
Die Module sind für eine Nutzungsdauer von 80 bis 120 Jahren nach EN 1990 ausgelegt.
Werden JUMBO BLOCK Module gestapelt?
Nein. Anlagen werden immer einlagig gebaut. Die Module werden neben- und hintereinander gereiht und jeweils um 90° gedreht.
